맨 아래 요약있음

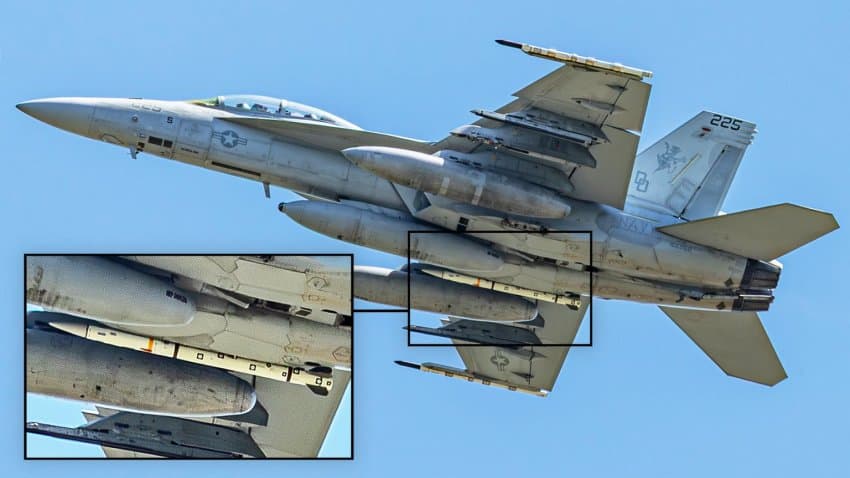

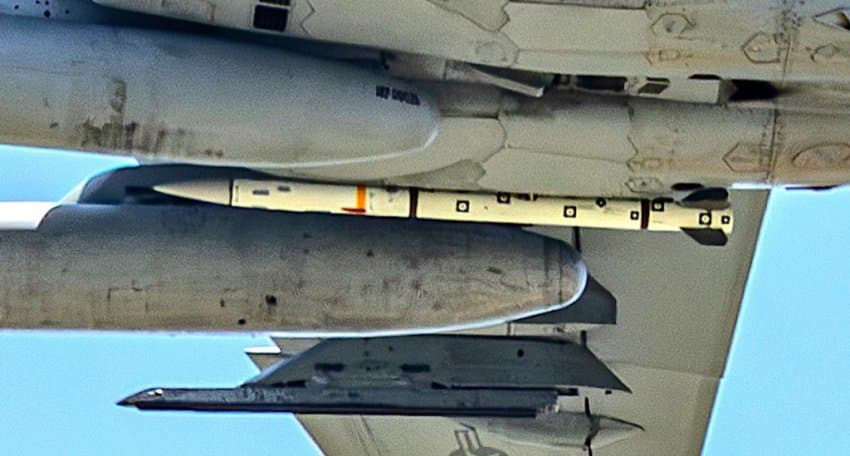

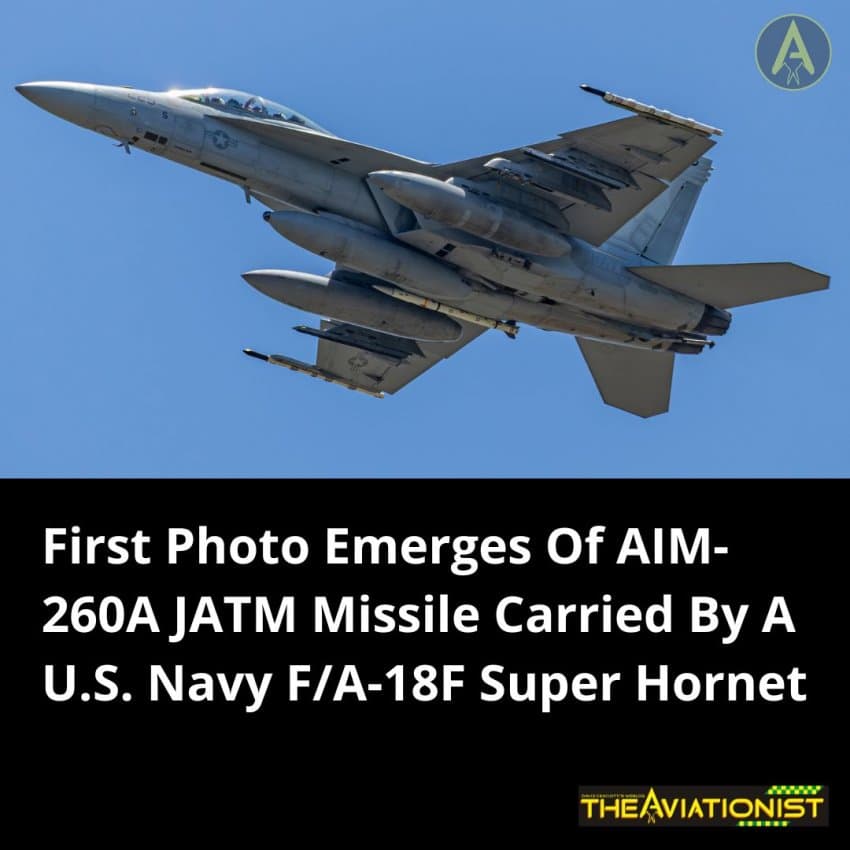

최근 미공군의 차세대 공대공 미사일 AIM-260 JATM의 실탄이 민간 사진작가에 의해 처음 촬영됨
해당 사진은 플로리다주 에글린 공군기지 인근에서 촬영되었고
JATM을 탑재한 전투기는 다른 2대의 슈퍼호넷 전투기들과 함께 걸프만 시험 공역으로 이동해 실사격 및 정보 수집을 진행하고 1시간 뒤에 돌아왔다고함.
공개된 JATM 미사일의 형상은 미공군에서 몇년전 공개했던 F-22A 개량형의 렌더링 이미지속 불명의 미사일과 동일하며

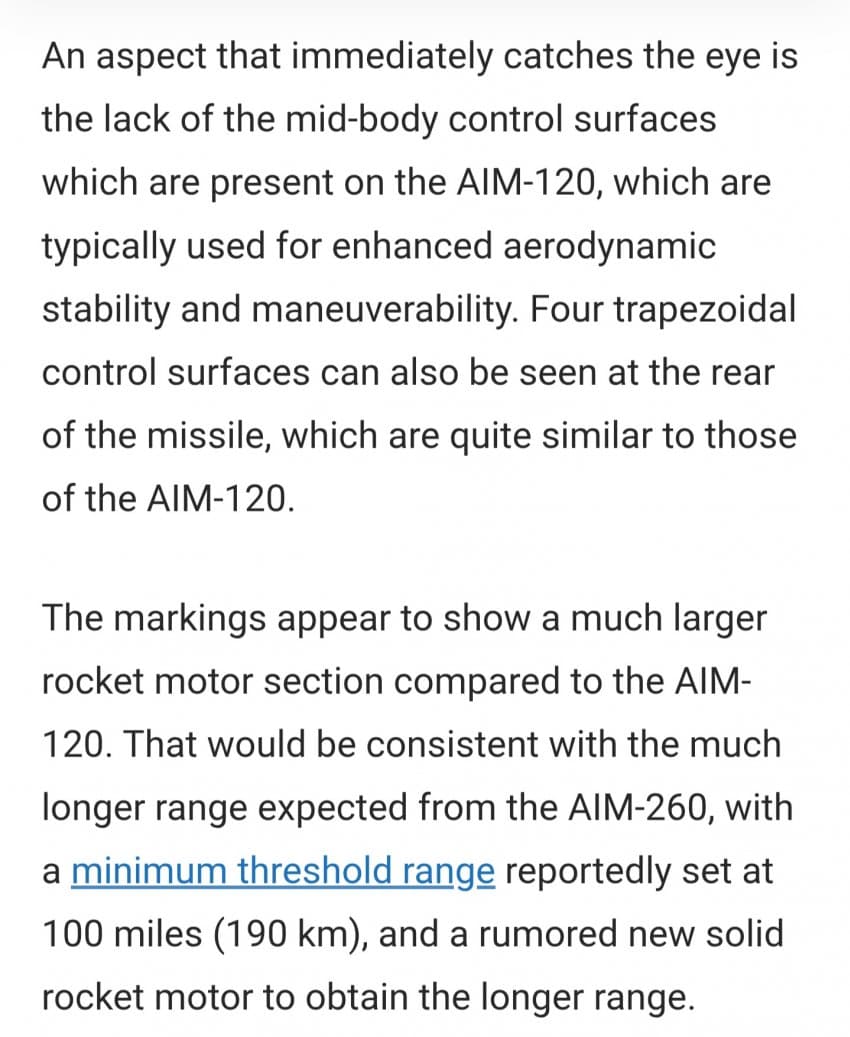

보통 대부분의 공대공 미사일은 동체 중앙부에 4개의 조종면(날개)이 있는데
JATM 미사일은 이 조종면들이 전부 사라지고, 미사일 후방 4개의 사다리꼴 형상 조종면으로 발사체를 컨트롤 한다고.
JATM 미사일은 사거리를 연장시키고 명중률을 높이기 위해

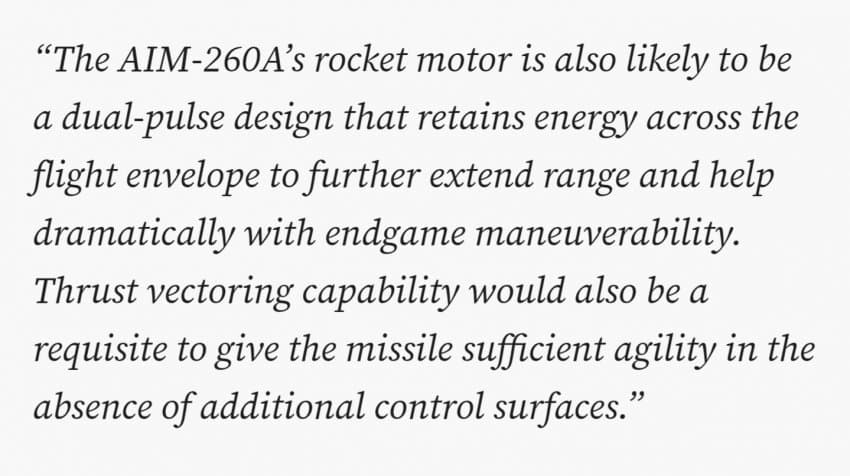

듀얼펄스 방식의 고체로켓을 사용하며
극단적인 항력 감소 및 무게 감소를 위해 중앙 조종면을 삭제했고

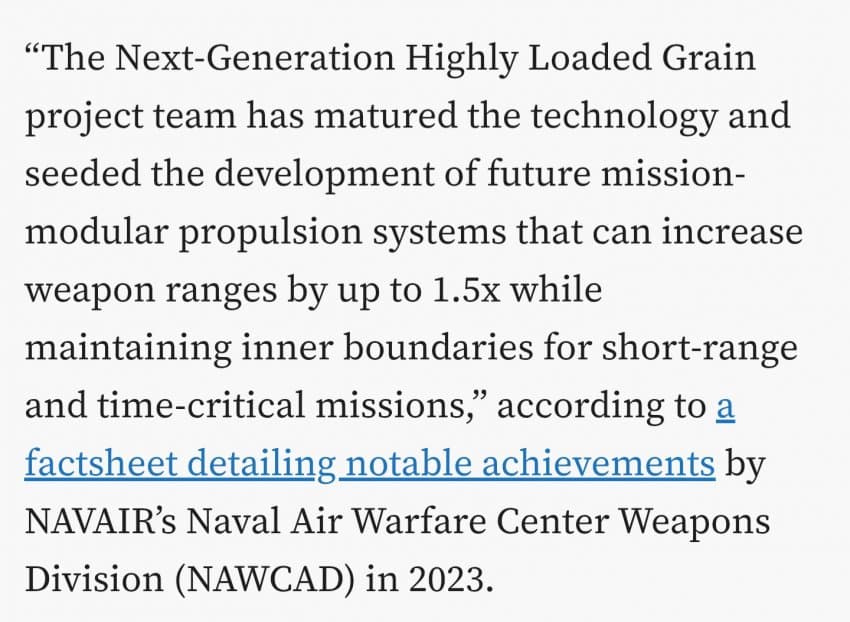

미사일의 크기를 늘리지 않고도 사거리를 50% 증가시킬수 있는 차세대 고밀도 (Highly Loaded Grain) 추진체를 적용했다고함.

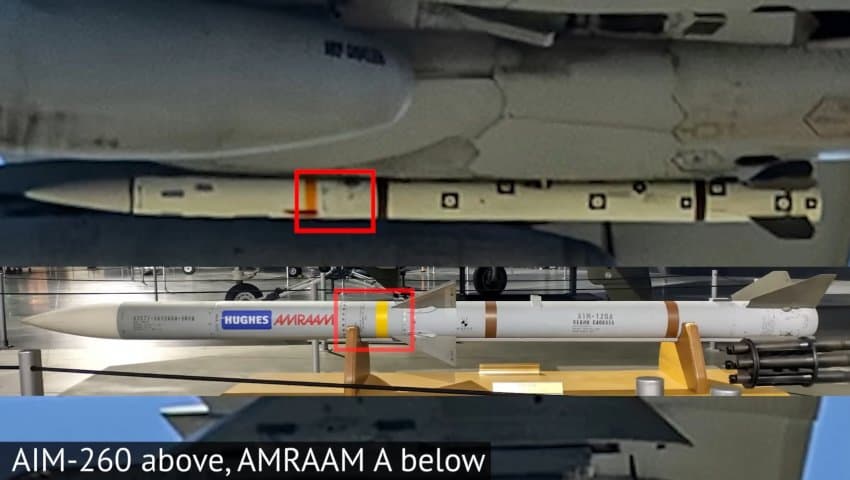

JATM 미사일의 크기 자체는 기존 암람 공대공 미사일과 비슷하지만

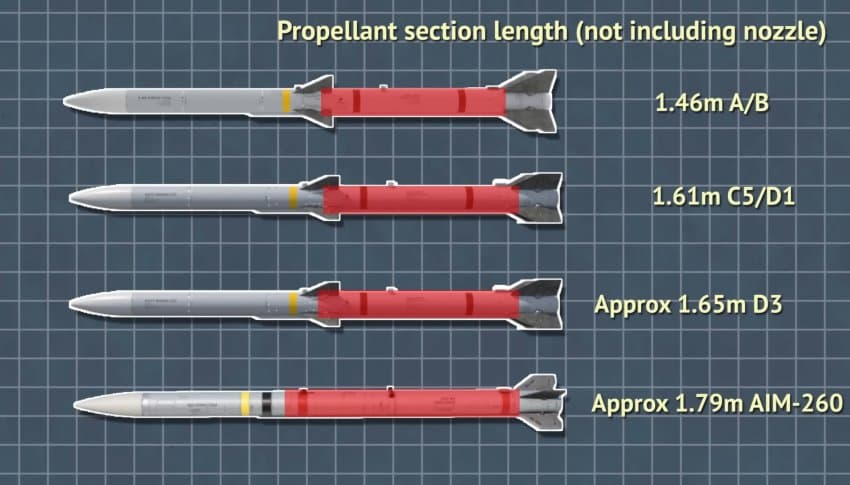

로켓 모터 구역이 암람보다 더 길어져 신형 고밀도 연료를 더 많이 탑재하고
공기역학적으로 최적화된 신설계 (클린시트) 동체와 듀얼펄스 방식의 추진체 덕분에
최소 요구 기준 공대공 사거리는 100 마일 (190km) 정도이며

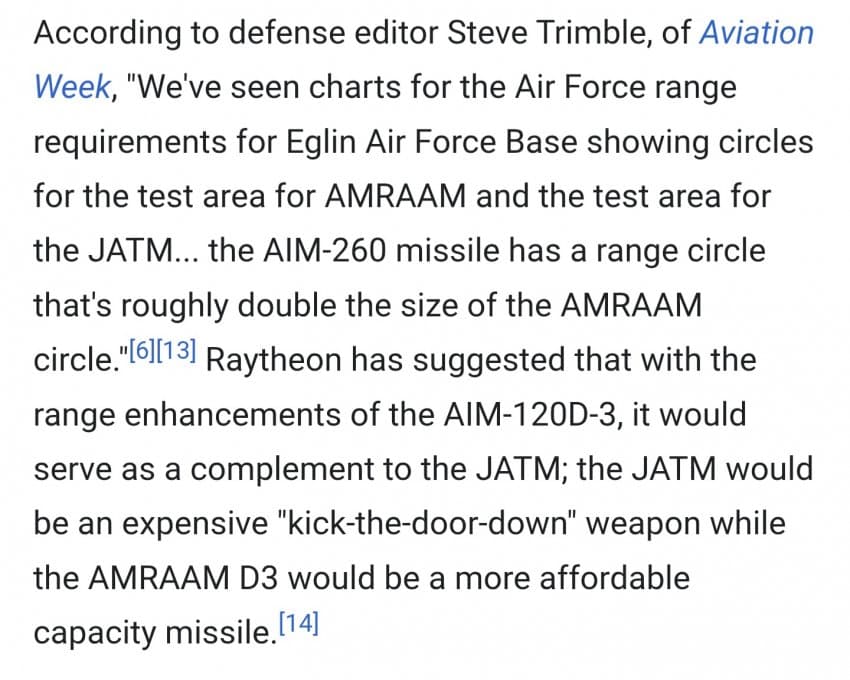

에글린 공군기지의 JATM 미사일 시험구역 (Range Test Area) 도표자료가
기존 AIM-120D 암람 공대공 미사일의 시험구역보다 2배가 컸다는 전문가들의 증언을 바탕으로 할때
기존 AIM-120D의 사거리가 약 160km임을 감안하면,
신형 JATM 미사일의 최대 사거리는 그 2배인 300km+ 정도로 추정됨.

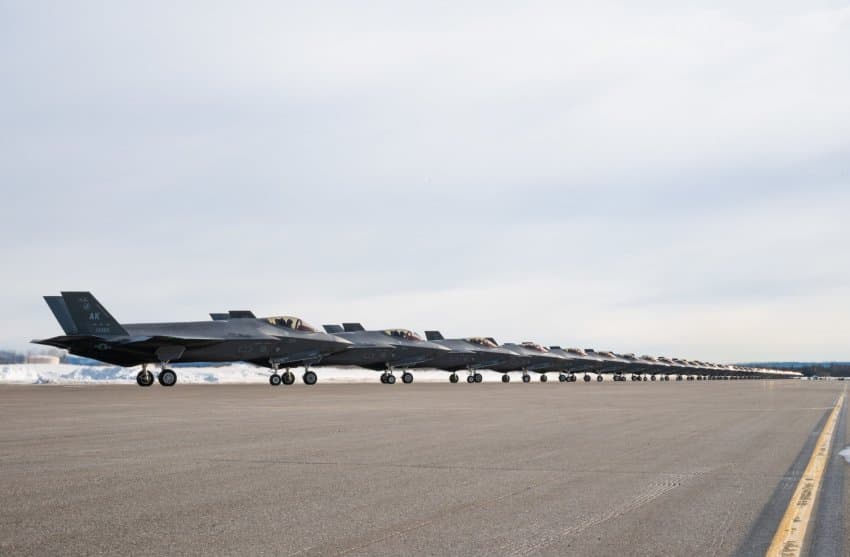

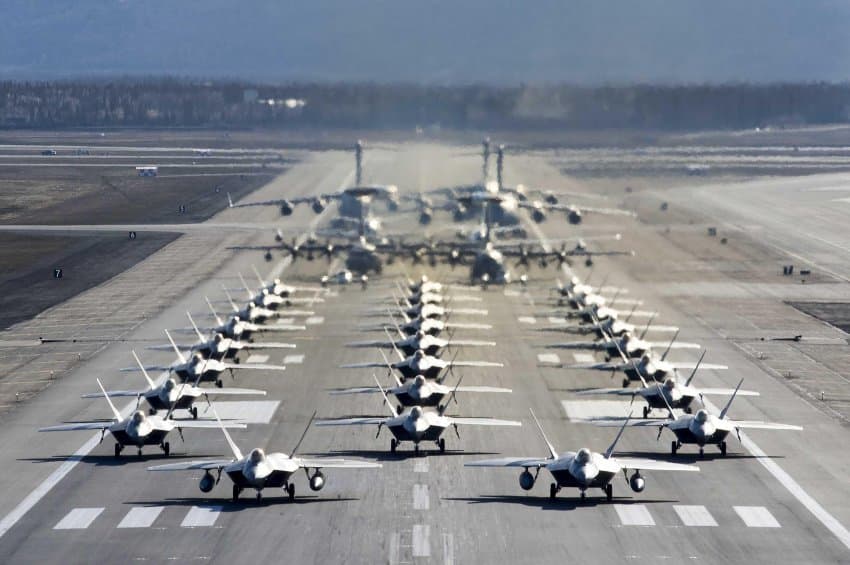

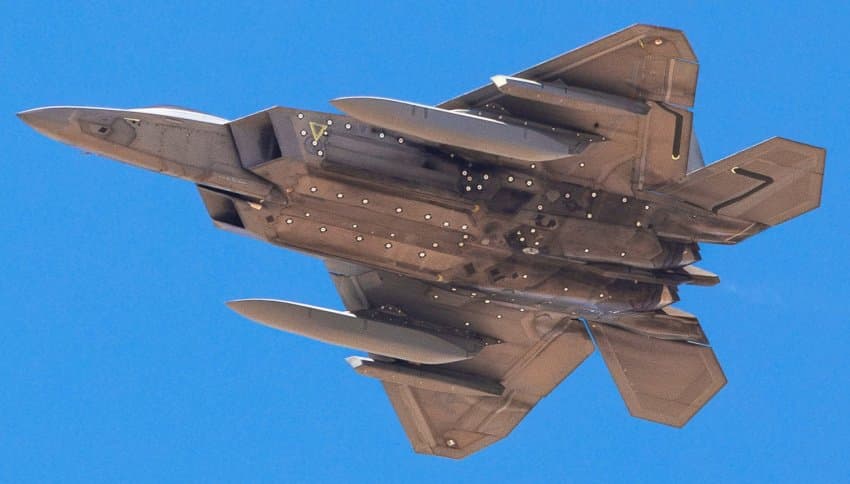

JATM 미사일은 현 미군 주력 기체인 F-22와 F-35 그리고 F-15EX 및 F/A-18E/F 에서 운용 가능하도록 설계됐고
추후 F-47과 F/A-XX등 신형 전투기에서도 운용 예정이며

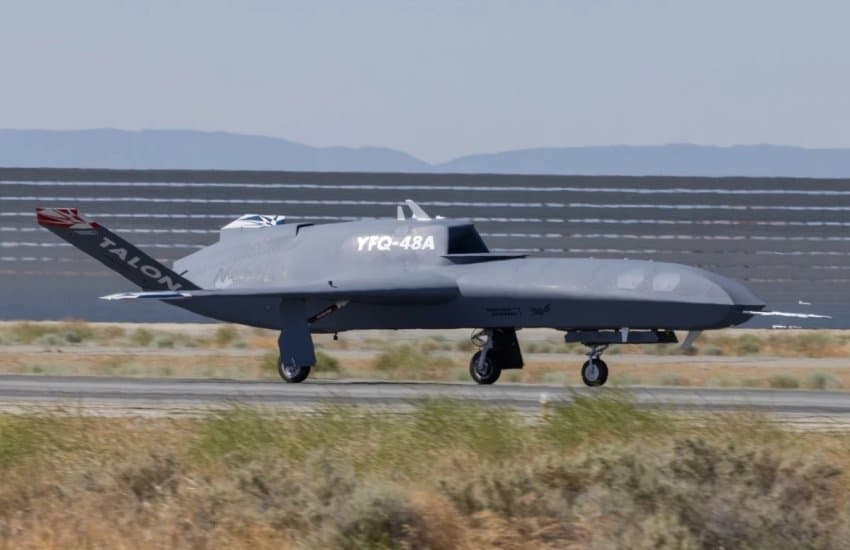

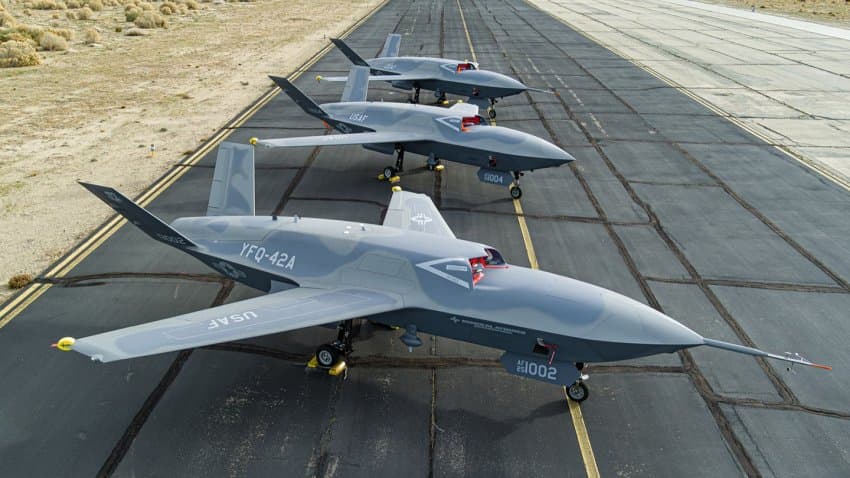

현재 테스트/양산중인 미공군의 CCA 협동 무인전투기 시리즈도
JATM 공대공 미사일을 운용 가능하다고 함.
하지만 구형 F-15C/D나 F-16에도 탑재 가능한지는 확인되지 않음

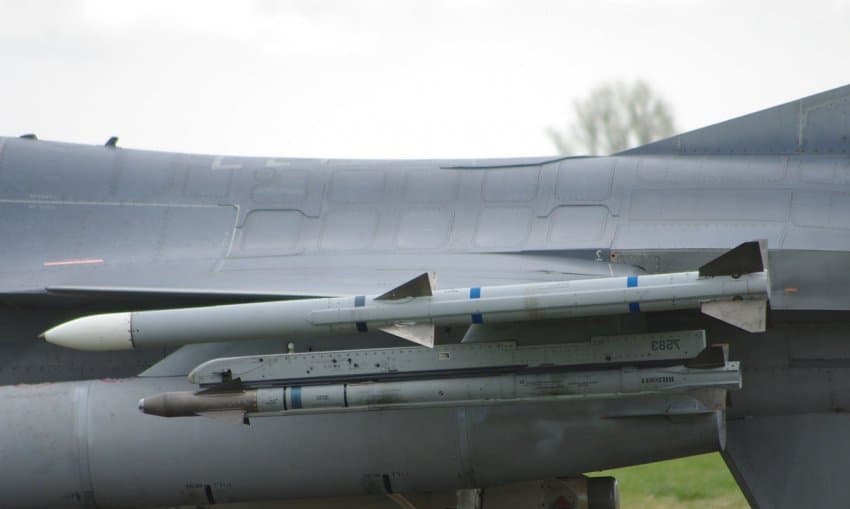

JATM 이외에도 기존 암람의 경우, 2023년부터
최신 개량형인 암람 D-3가 생산되고 있는데

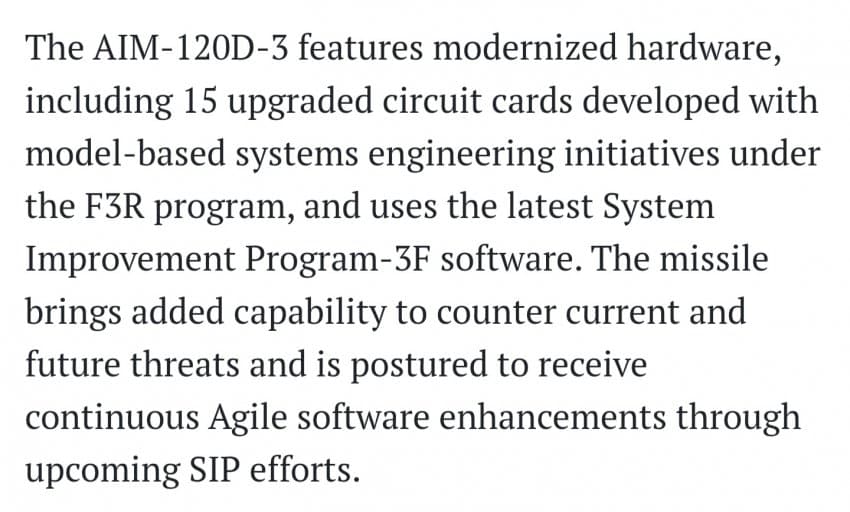

암람 D-3는 기존 암람에서 15개의 회로 키트를 업그레이드하고, 새로운 모델 기반 엔지니어링 공법과 신형 SIP-3F 소프트웨어 업그레이드가 적용되어
새로운 유도 로직과 전자전 대응 및 표적 추적 알고리즘이 크게 향상됐고

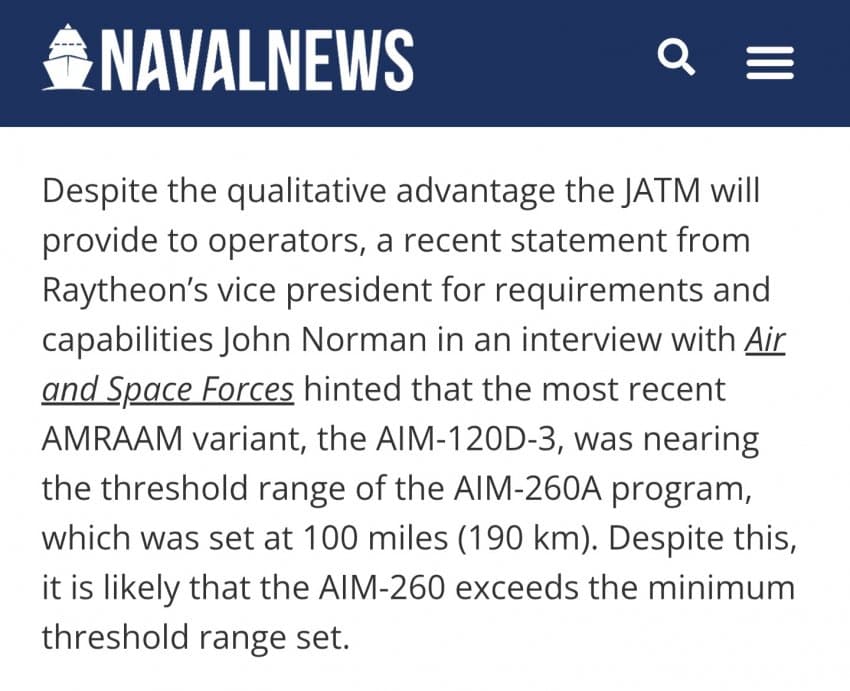

암람 D-3의 최대 사거리는 JATM의 최소 요구 사거리 (190km)에 근접한다고함.

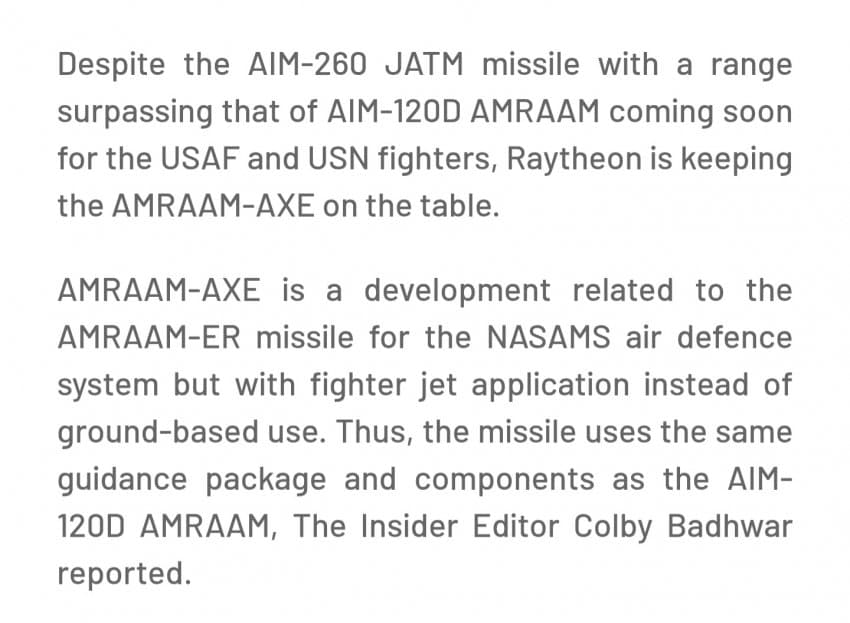

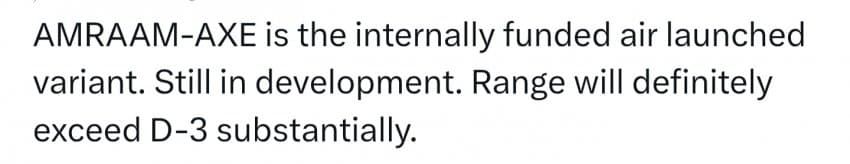

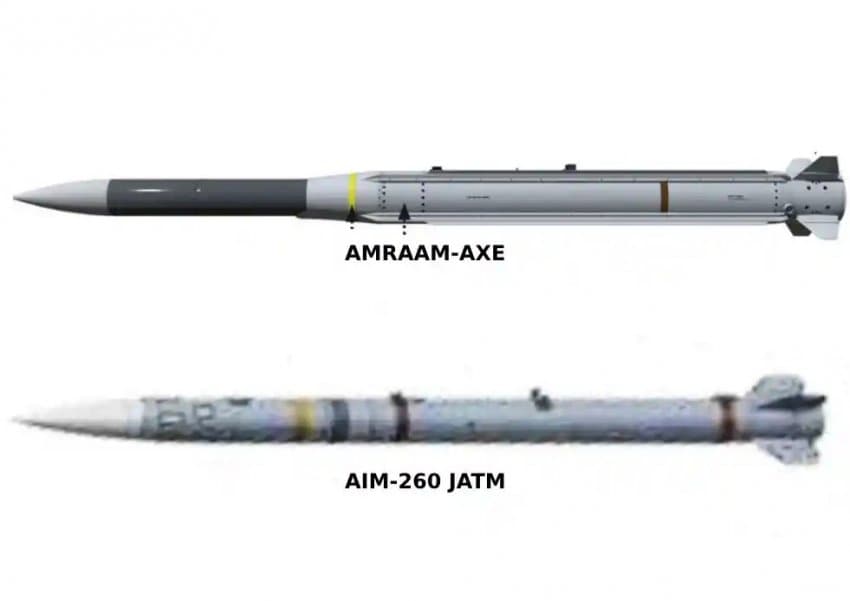

암람 공대공 미사일 제작사인 레이시온은 암람의 확대 개량형인 암람 - AXE 미사일도 개발 중인데
암람 - AXE는 암람 미사일의 전면 유도부에 ESSM 함대공 미사일 로켓부를 결합한 미사일임

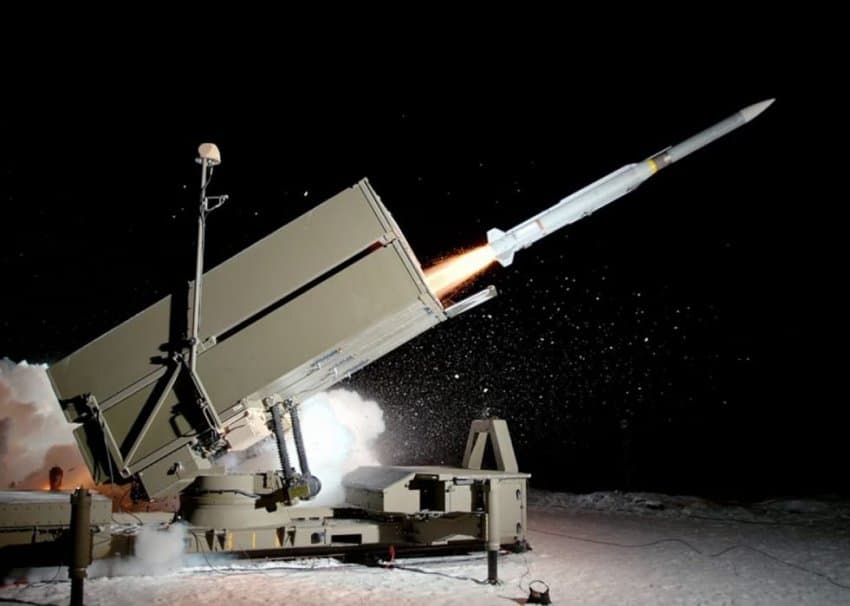

AMRAAM-ER 로도 불리는 이 미사일은 지상 발사형 암람인 NASAMS에서 이미 사용됐고, 공대공 목적으로 개량중이며
기존 암람 로켓 모터의 직경대비 1.5배 이상인 ESSM 함대공 미사일의 로켓 모터를 사용하는만큼
사거리는 암람 D-3형 (190km)를 크게 초과할 것이라고함.

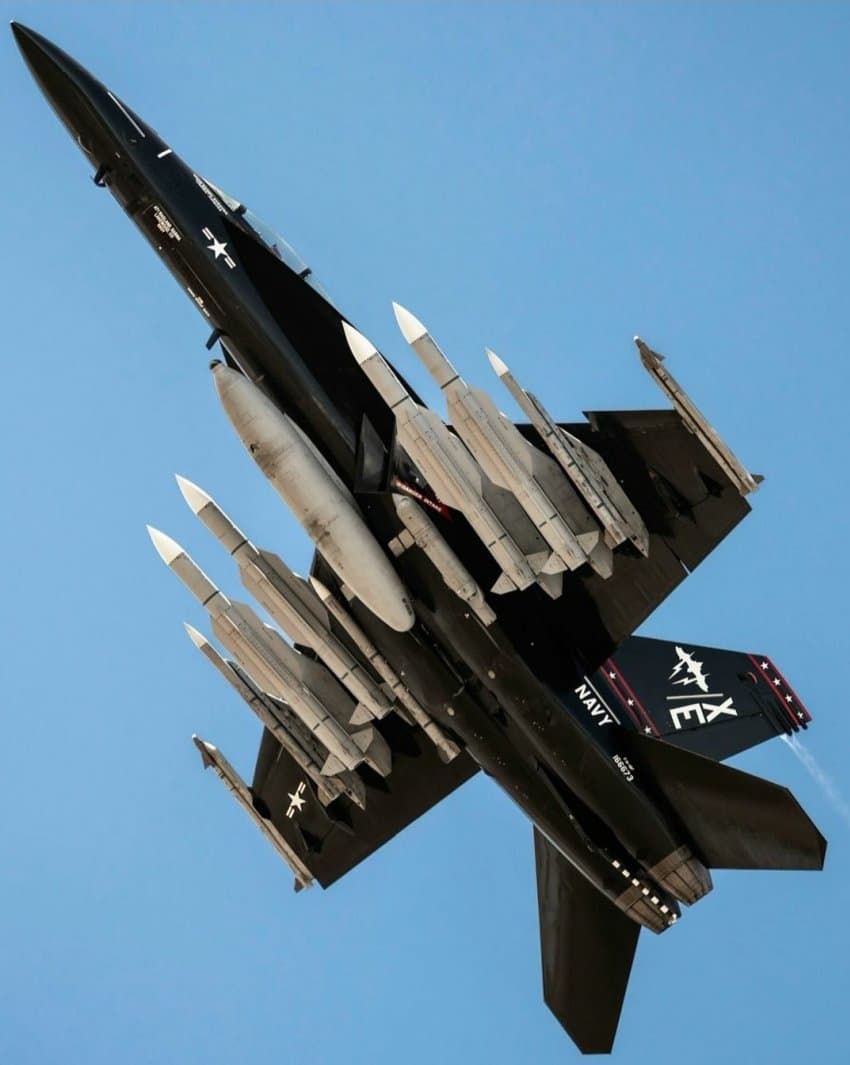

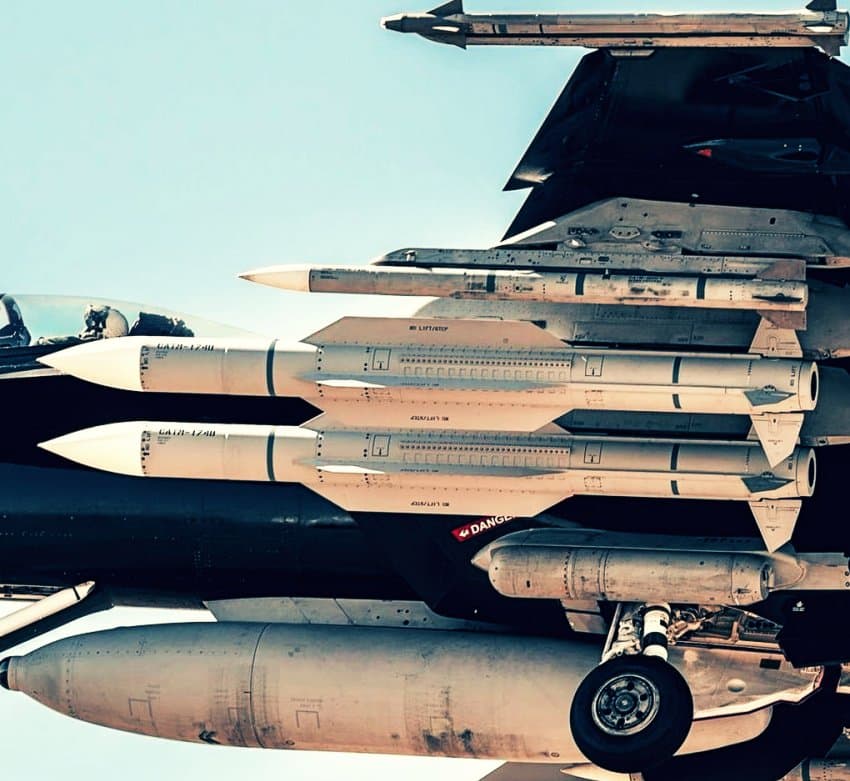

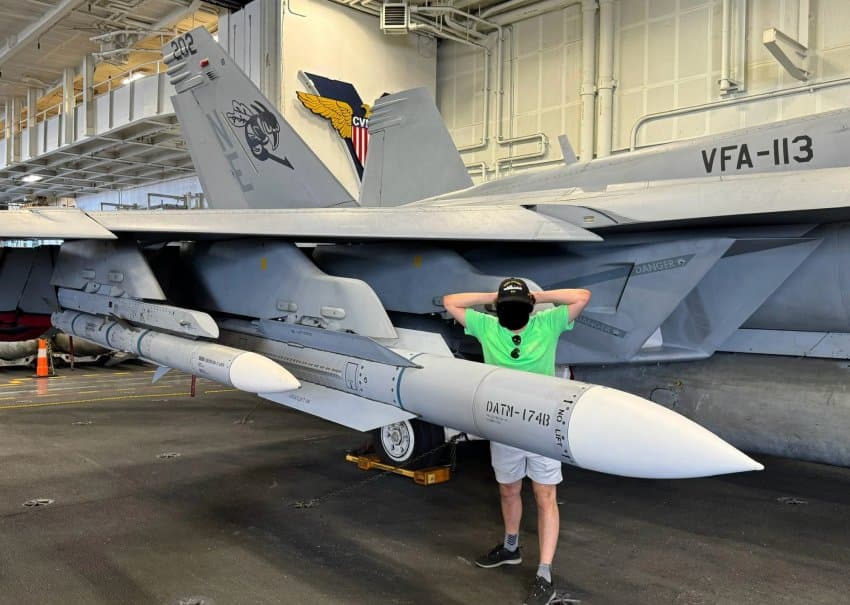

미 해군의 경우 2024년부터 신형 AIM-174B 공대공 미사일을 운용중인데
이 미사일은 SM-6 함대공 미사일을 공대공 미사일로 개량한 것으로

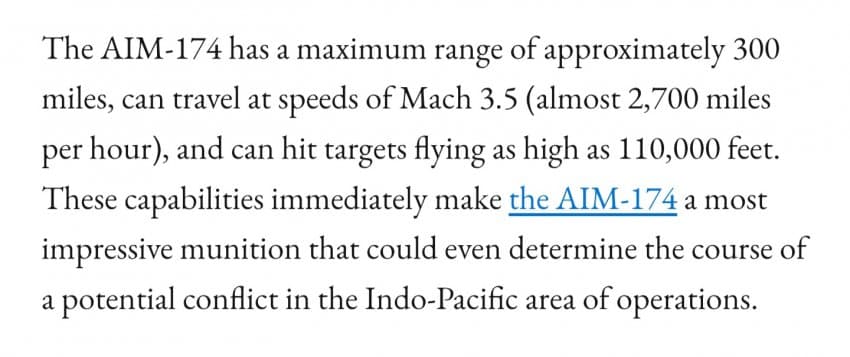

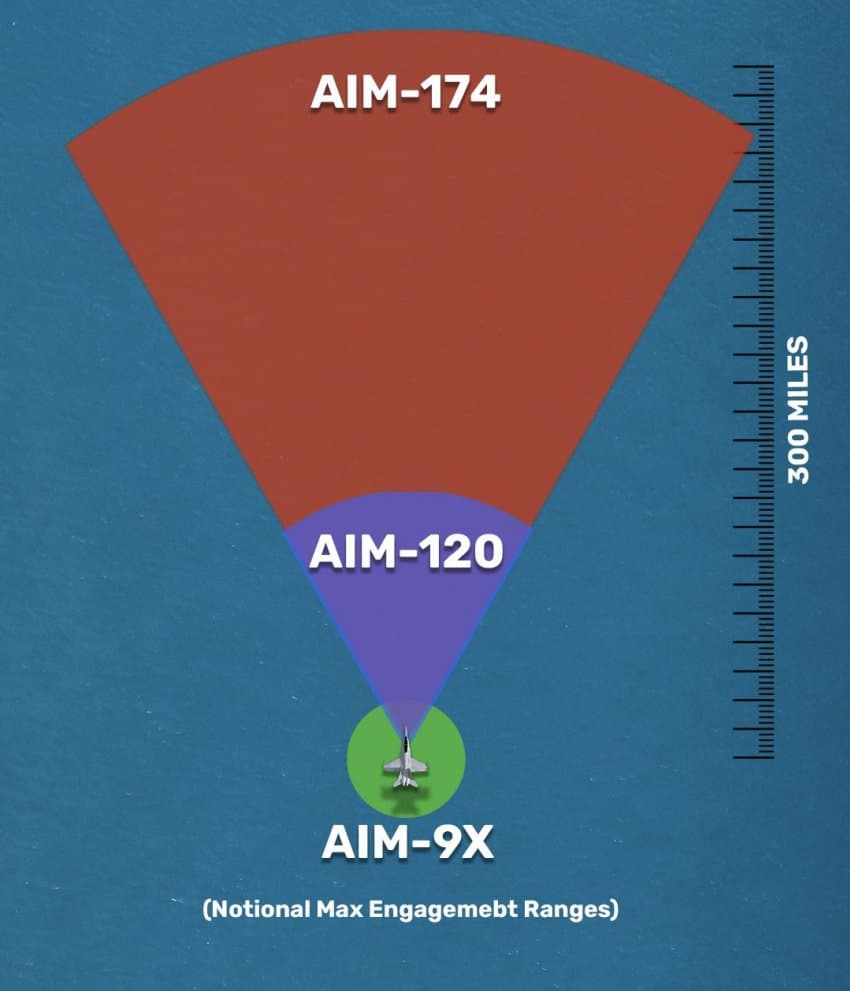

최대 300마일 (480km)의 사거리를 통해 적 조기경보기나 공중급유기등 후방 전략 목표를 공격하는데 사용되며
SM-6의 개량형이기 때문에 기존 SM-6로 가능한 탄도미사일 요격이나 순항미사일 요격등도 마찬가지로 가능하다고.
미공군은 미해군의 AIM-174B 미사일 대신 LREW라는 차세대 초장거리 공대공 미사일을 개발하고 있다고함
4줄 요약
1. 미 공군 차세대 공대공 미사일인 JATM 실탄사진이 최근 포착됐고, 공대공 최대사거리는 300km 이상
2. 기존 미공군 주력 미사일인 암람은 신형인 D-3 버전으로 업그레이드되어 사거리가 190km급으로 증가됨
3. 암람 제작사인 레이시온은 파생형인 AMRAAM - AXE도 함께 개발중인데 해당 미사일은 암람의 사거리를 크게 초과함
4. 미 해군은 AIM-174B라는 초장거리 공대공 미사일을 운용중, 최대 사거리는 약 480km지만, 스텔스기의 내부무장창에는 탑재 불가능함
