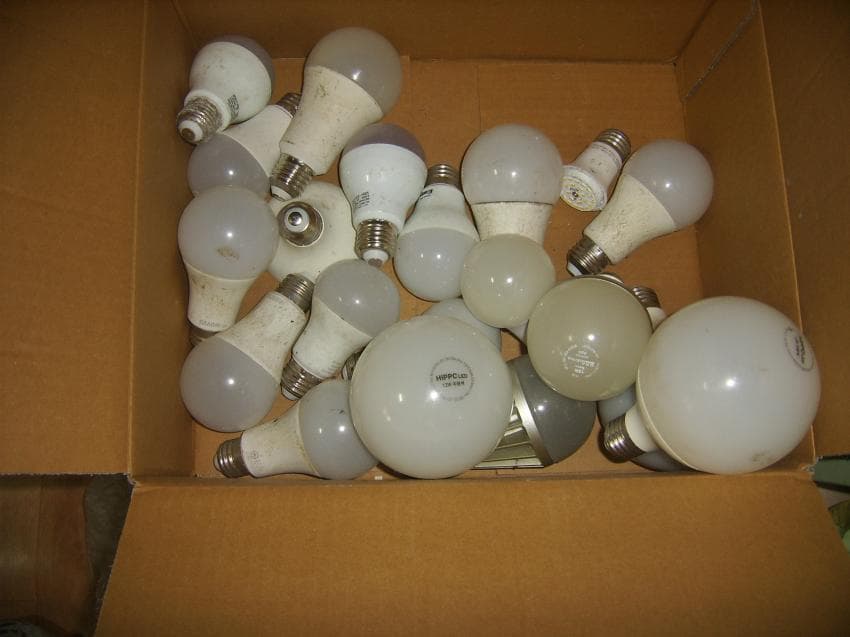

쓰레기장에서 수거한 폐 LED 전등들

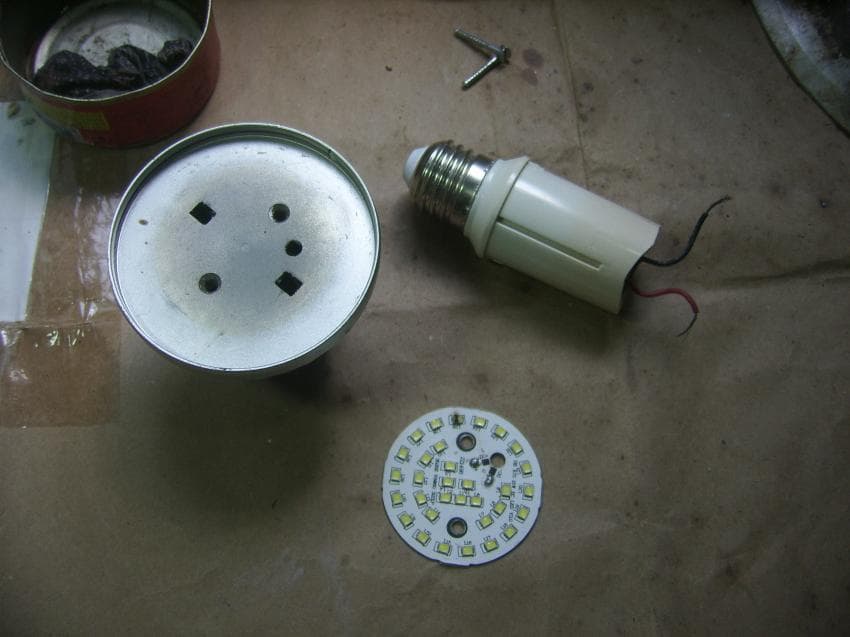

분해

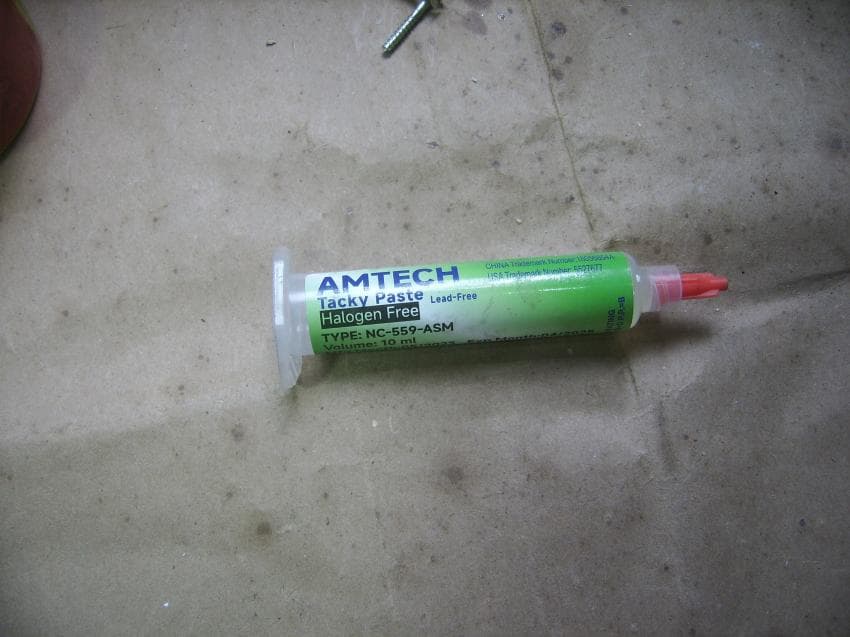

이건 페이스트라는 것으로,
납땜을 잘되게 하는 것이 주 용도이지만,
여기서는 불필요한 부분이고,
여기서는 열을 골고루 전달하는 용도로 활용.

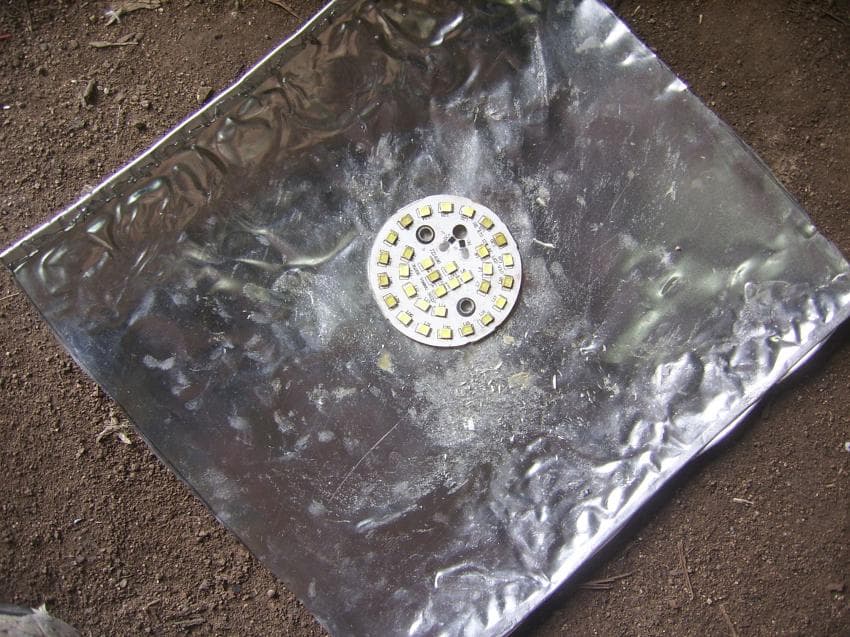

페이스트 바름

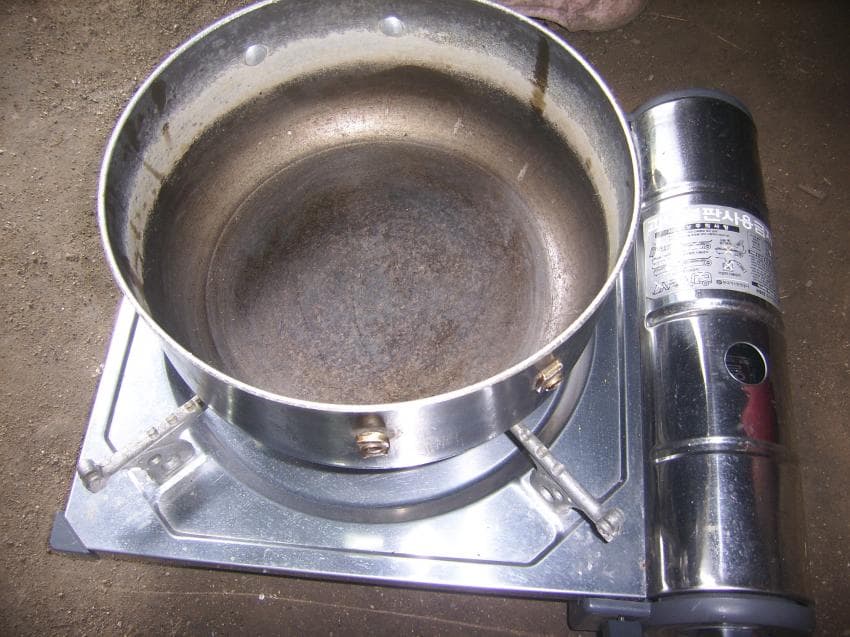

폐냄비와 버너 준비

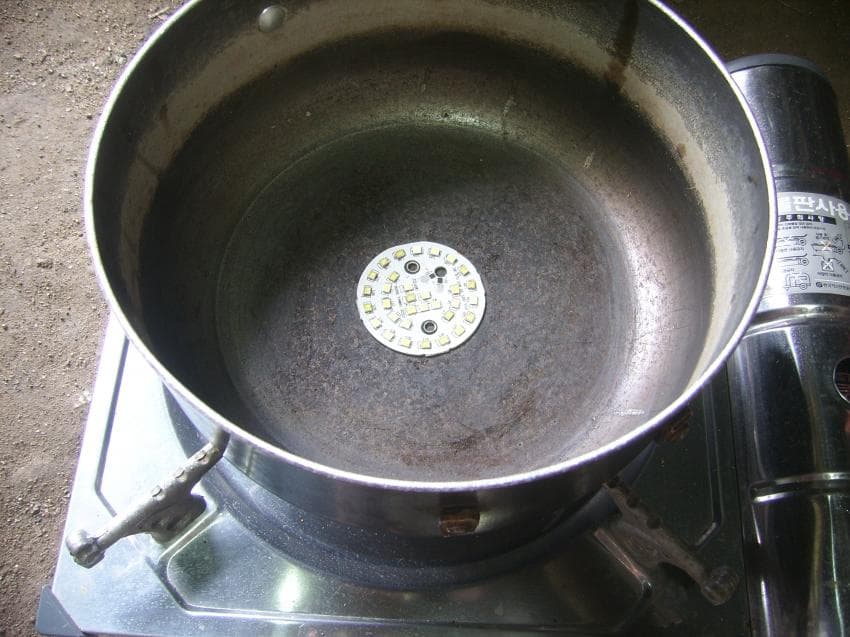

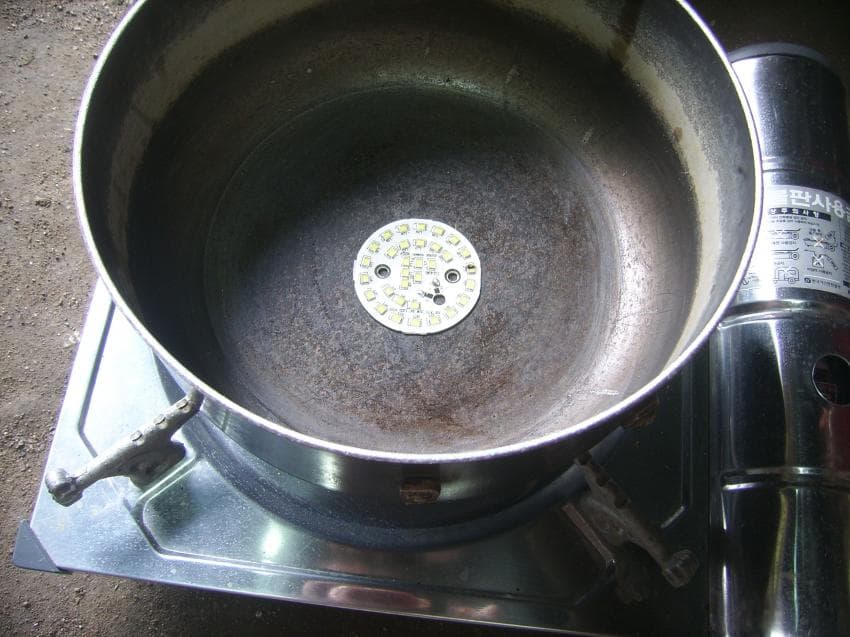

냄비에 넣고 가열
적당한 시점이 오면 뭔가 시각적으로 보글보글거리는 것이 느껴질 것이고,

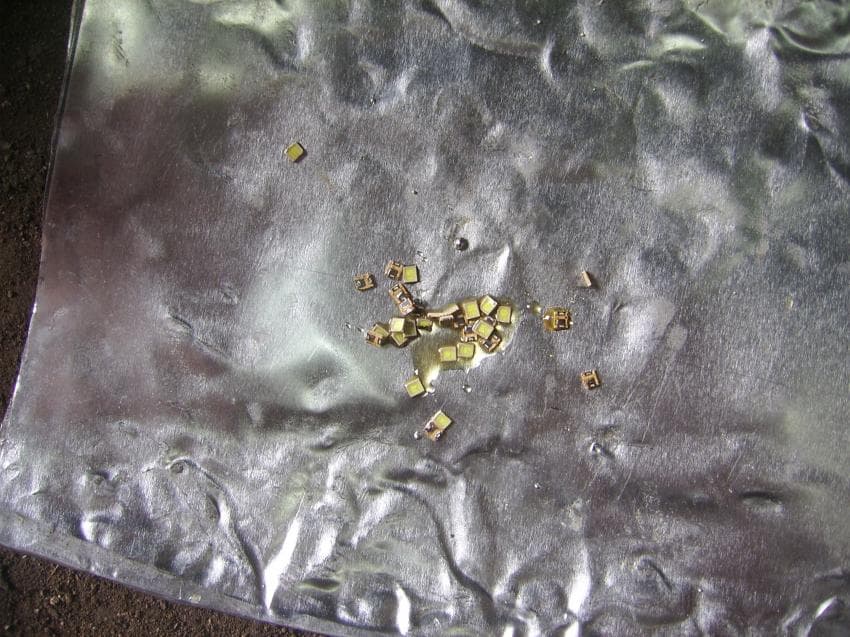

이때 꺼내서 LED칩을 적당한 도구로 밀어버리면 칩만 이렇게 분리됨

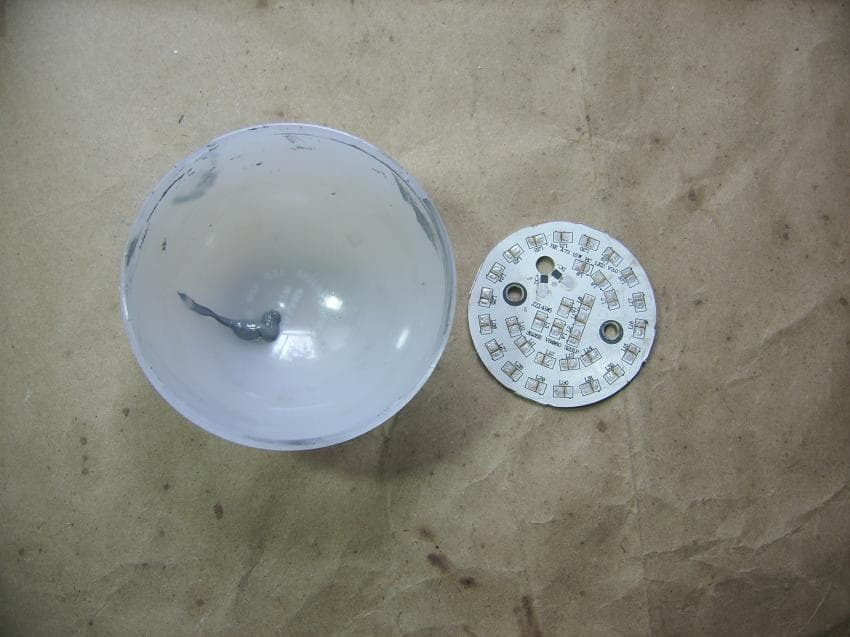

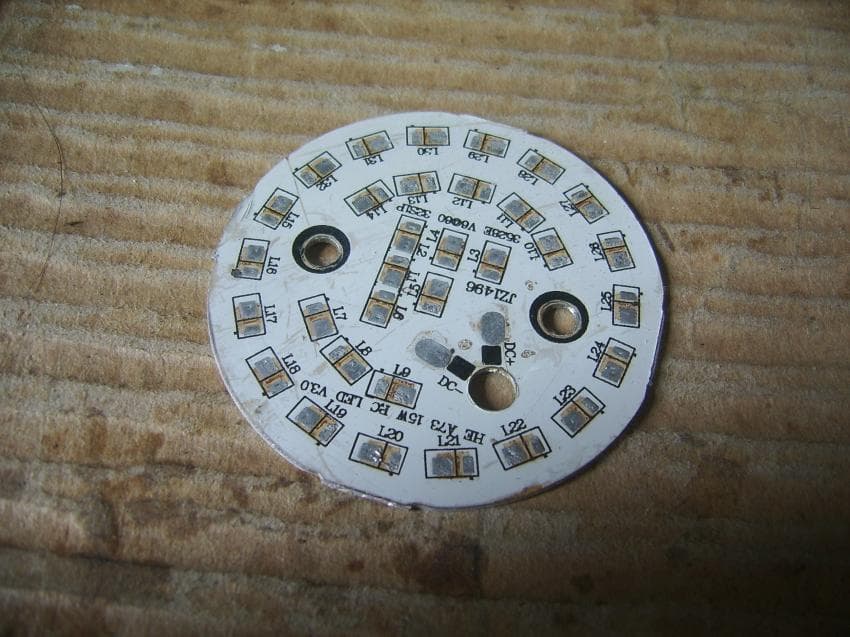

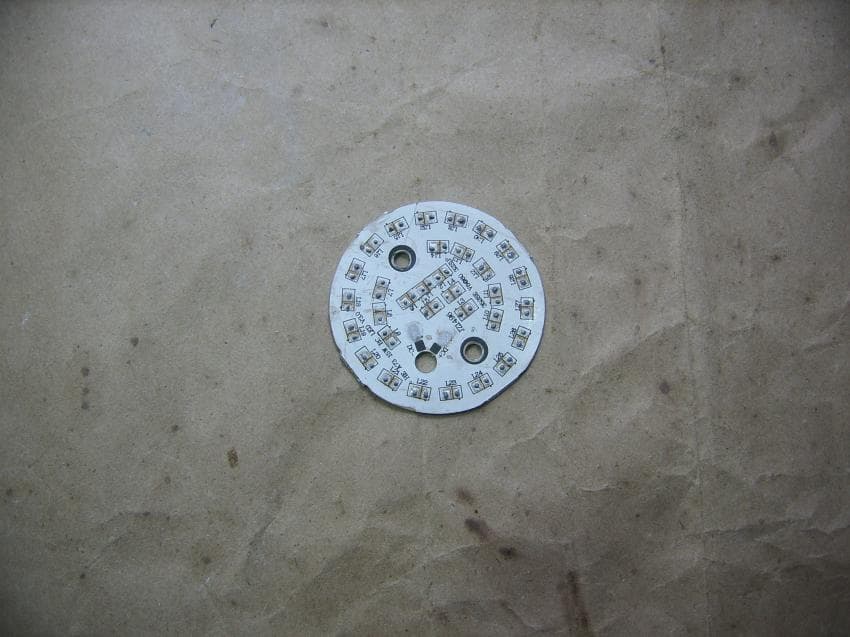

기판은 휴지로 앞뒷면을 닦아내면 깨끗해짐
폐LED 전구중에 제조일자가 1~2년내의 것이 있는데,
이건 LED칩중에 하나가 빠르게 망가져서 나머지 LED까지 불이 들어오지 않게 된 것으로
그 나머지 LED칩은 아직 짱짱하다고 보면 됨.

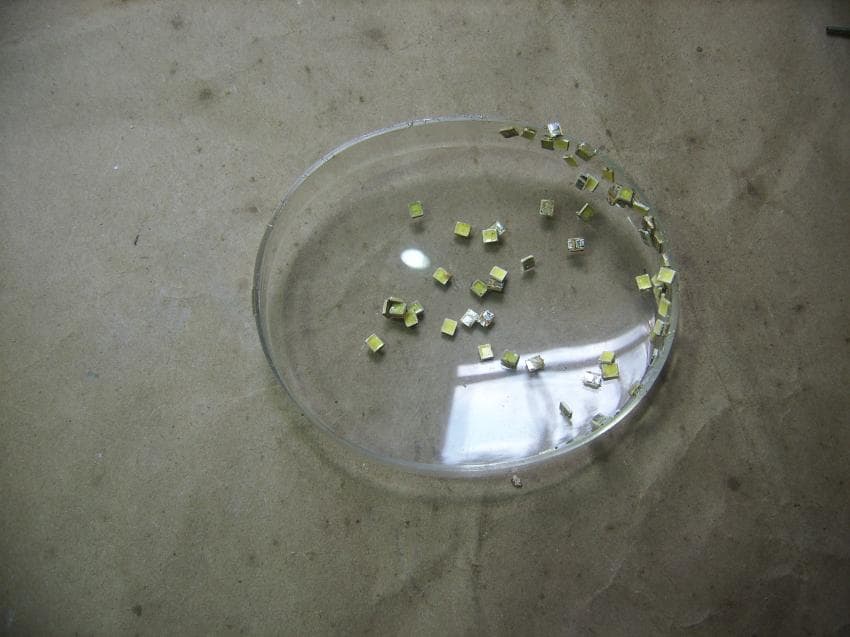

그래서 그런 짱짱한 LED만 따로 골라서 이렇게 모았음.
물론 알리에서 신품으로 LED칩을 구입해서 수리해도 됨
여기에 나오는 LED칩은 2835칩으로 0.5W 3.4Vdc 규격의 칩
보통 가정용 LED전등의 칩은 5730 또는 2835 가 있는데, 2835가 더 많이 사용되고,
전압 3.4Vdc 와 전력 0.5W 가 일반적으로 많이 사용됨

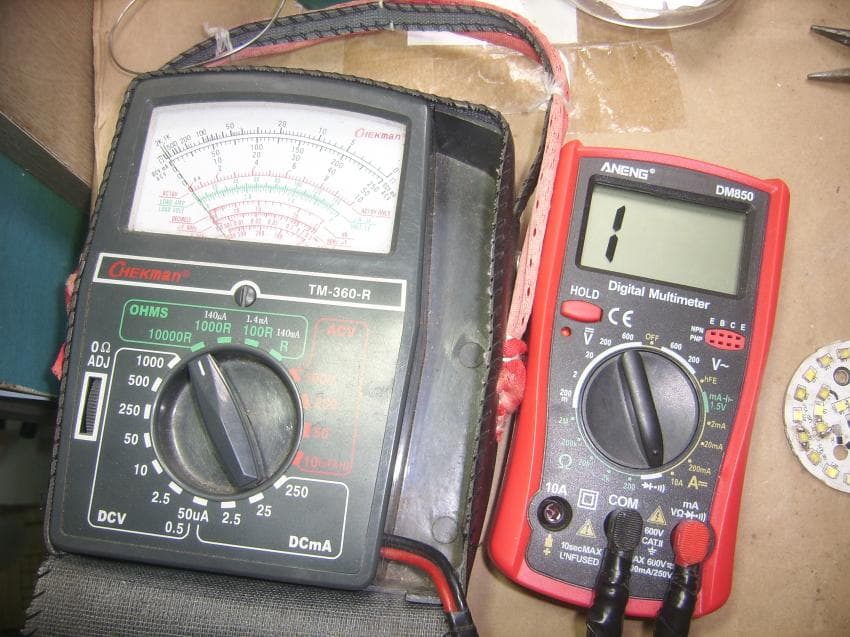

수리에 활용되는 테스트기는 아날로그와 디지털 둘 다 사용하는 것이 좋음

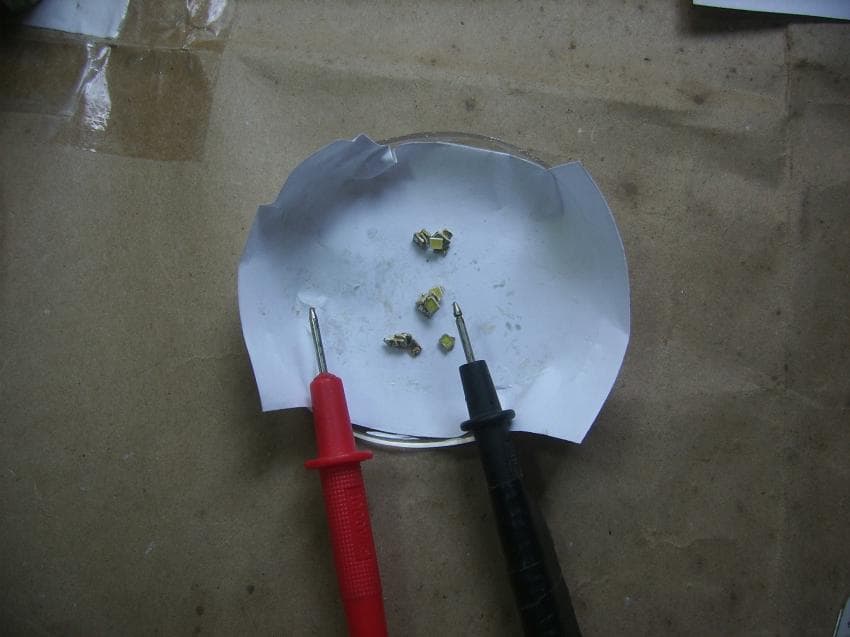

칩을 하나하나 점검해서 정상인 것만 추려냄

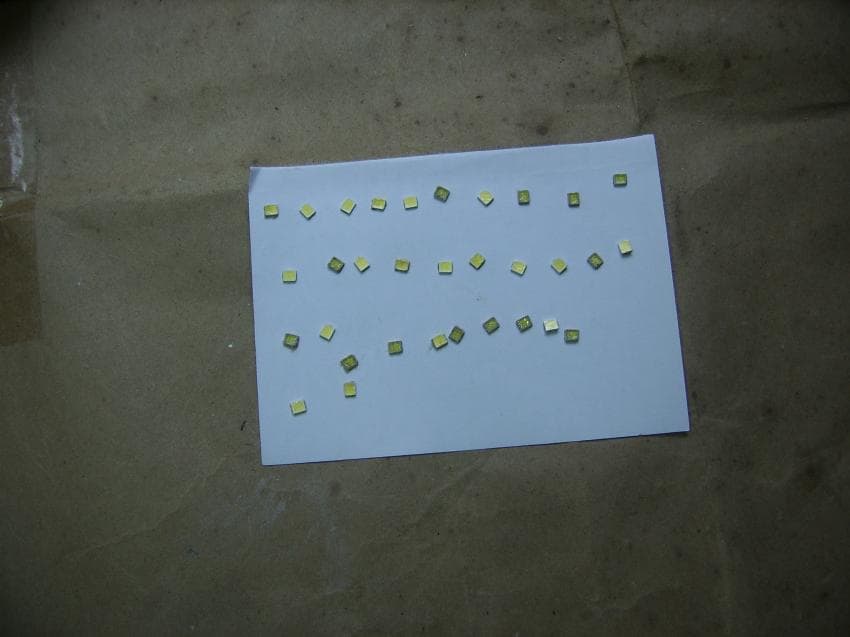

정상으로 판별된 칩들

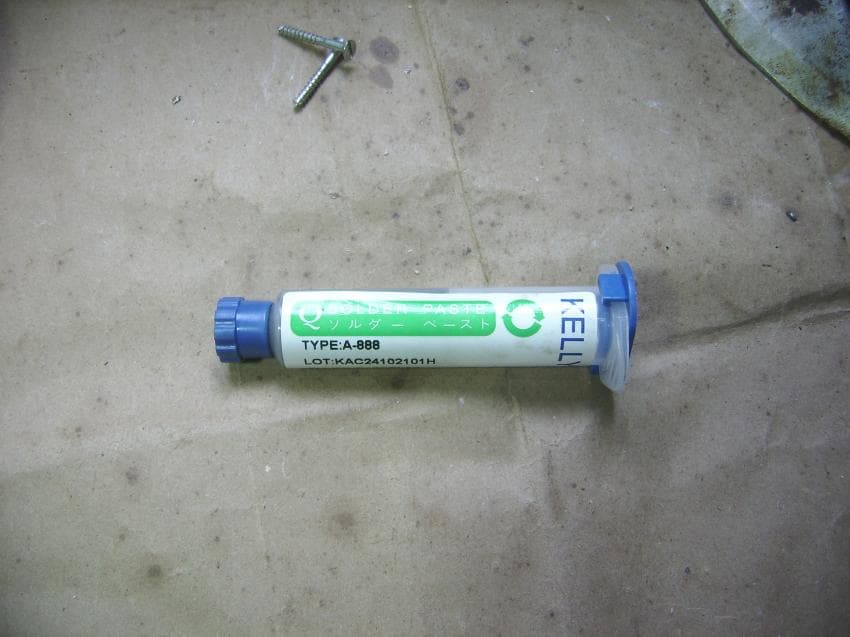

이건 액체납이라는 것
칩이 들어설 자리에 미리 액체납을 바름

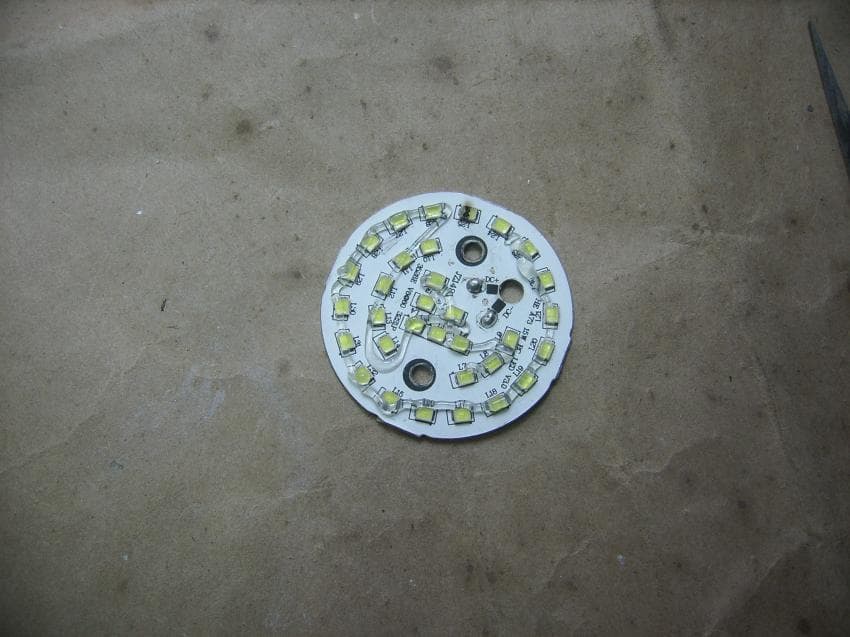

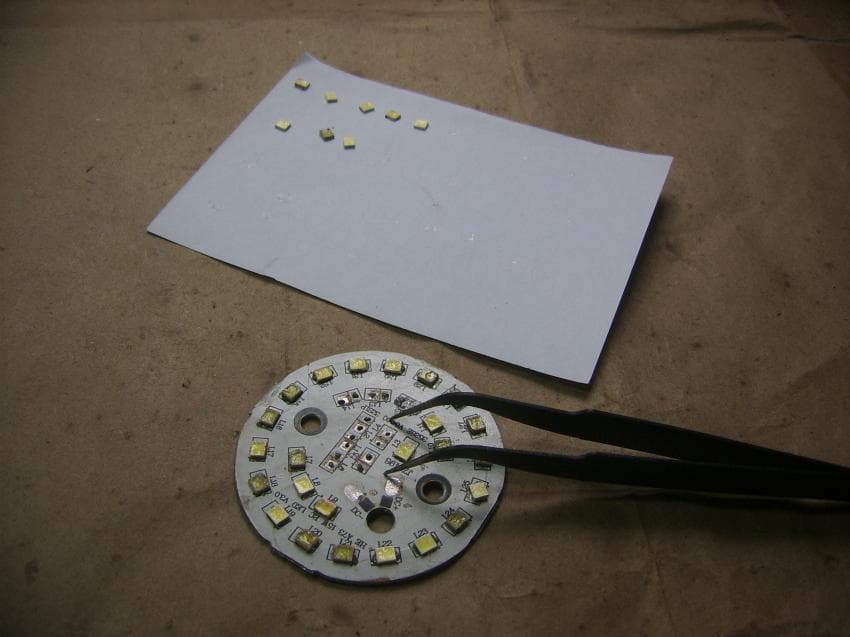

핀셋으로 하나하나 극성을 맞추어서 기판위에 LED칩을 위치시킴

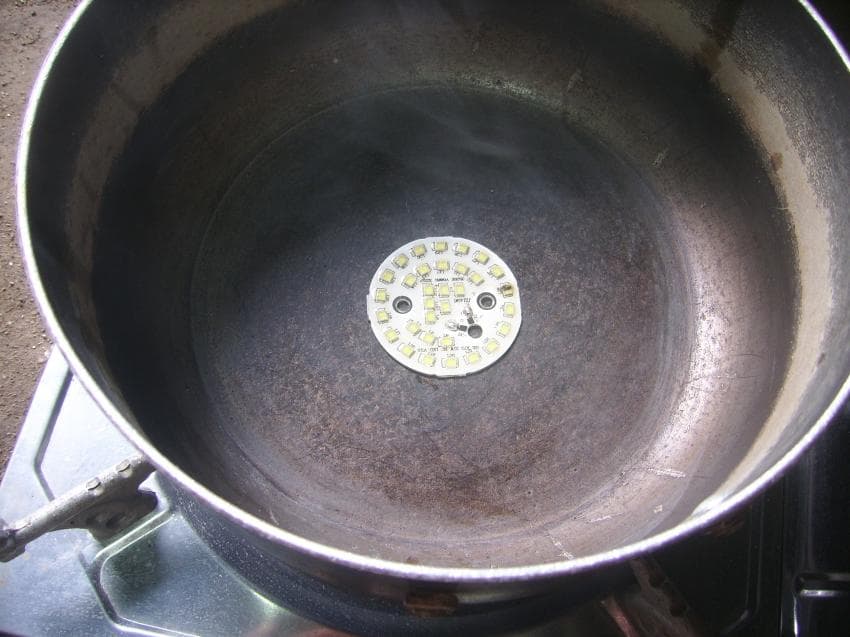

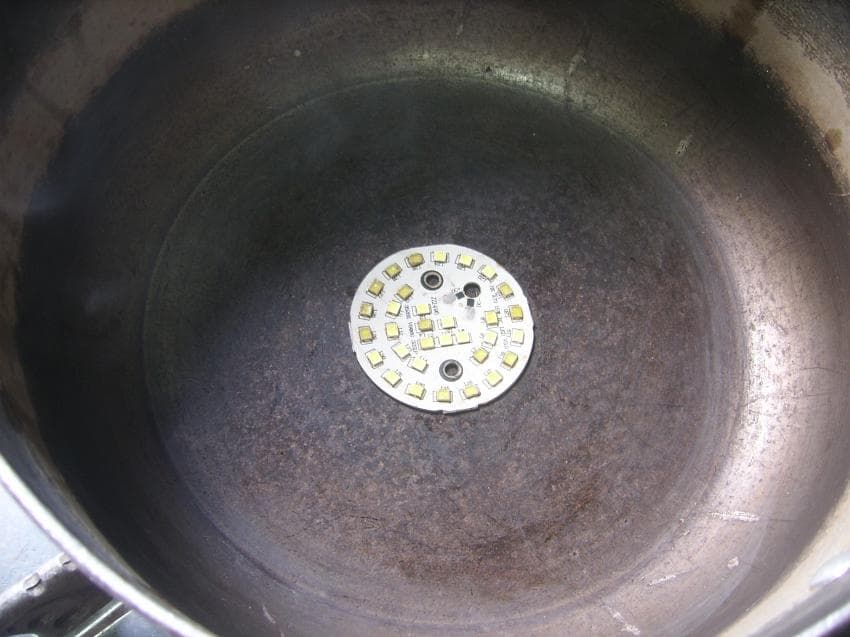

기판, 액체납, LED칩을 잘 처리해서 다시 냄비에 넣고 가열
적당한 시점이 되면 시각적으로 뭔가 보글보글 거리면서 끓기 시작할 것임
이때 꺼집어내서 냉각시킴

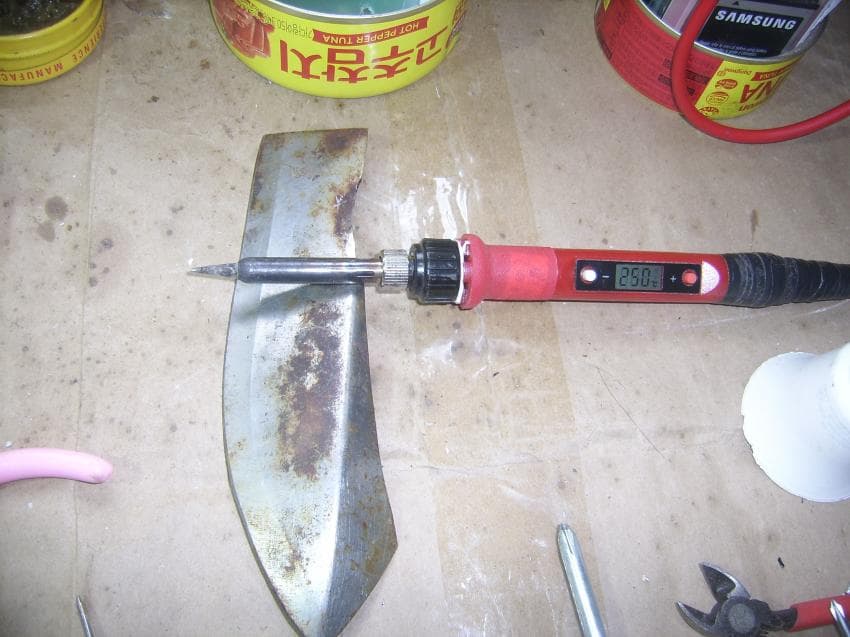

납땜 인두기 준비

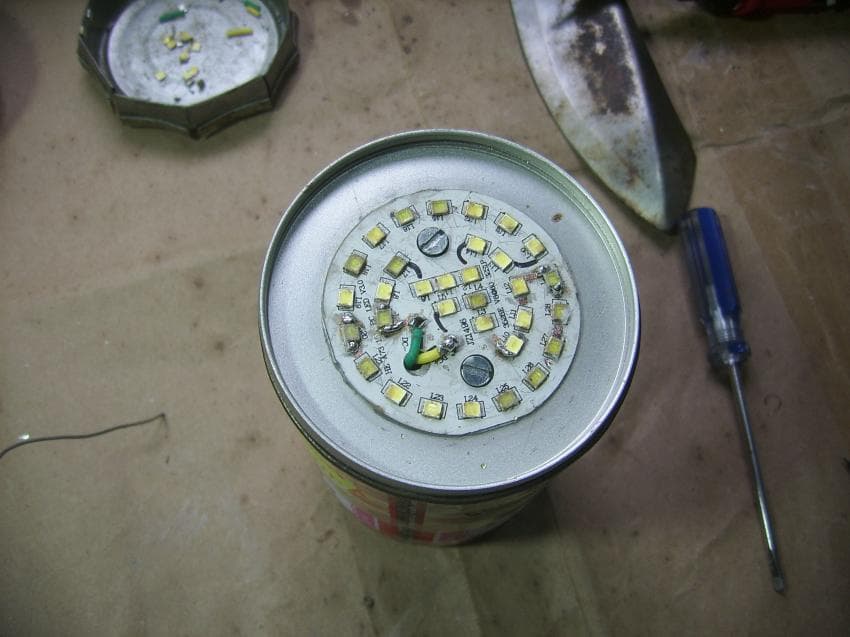

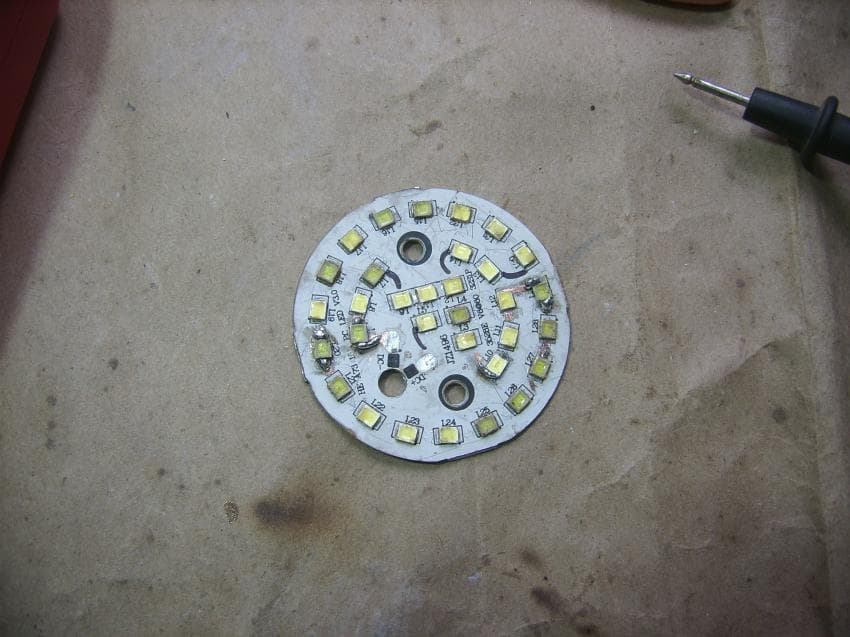

테스터기로 하나하나 점검해서 불량한 부분은 납땜으로 추가 보수

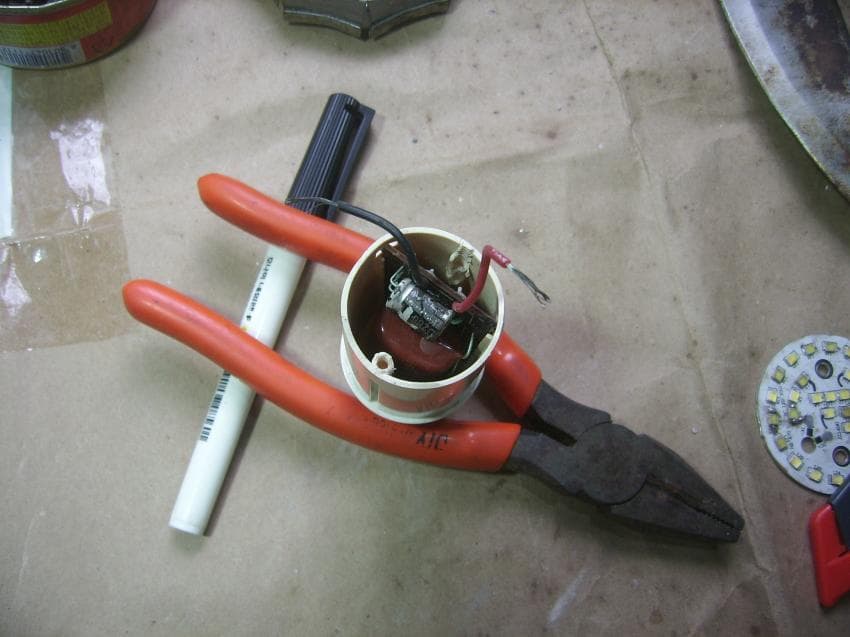

이건 PWM 을 내뿜는 컨트롤기판으로 교류를 직류로 변환하고,
무엇보다 정전류(150mA) 출력을 유지하기위한 역할이 가장 중요하다.

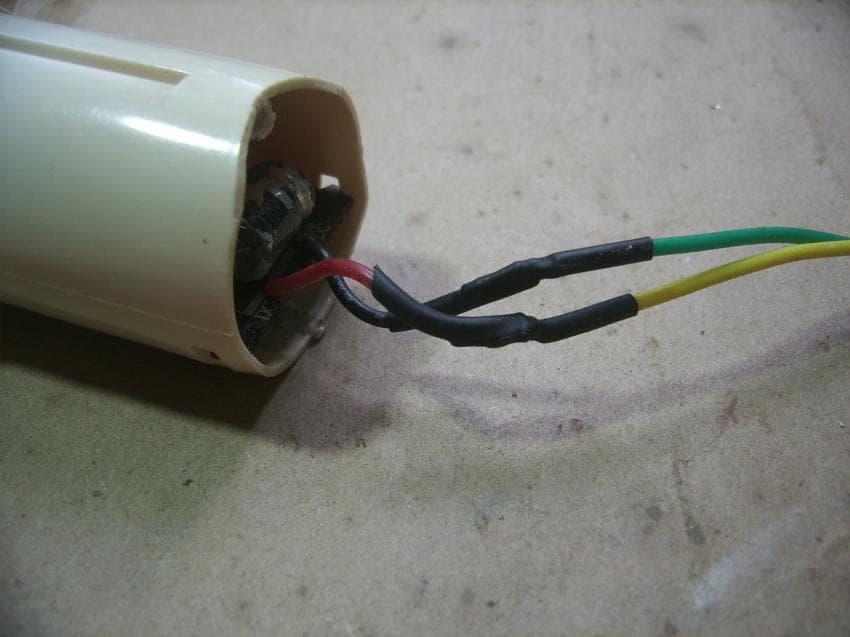

출력부 리드선 좀 더 길게처리

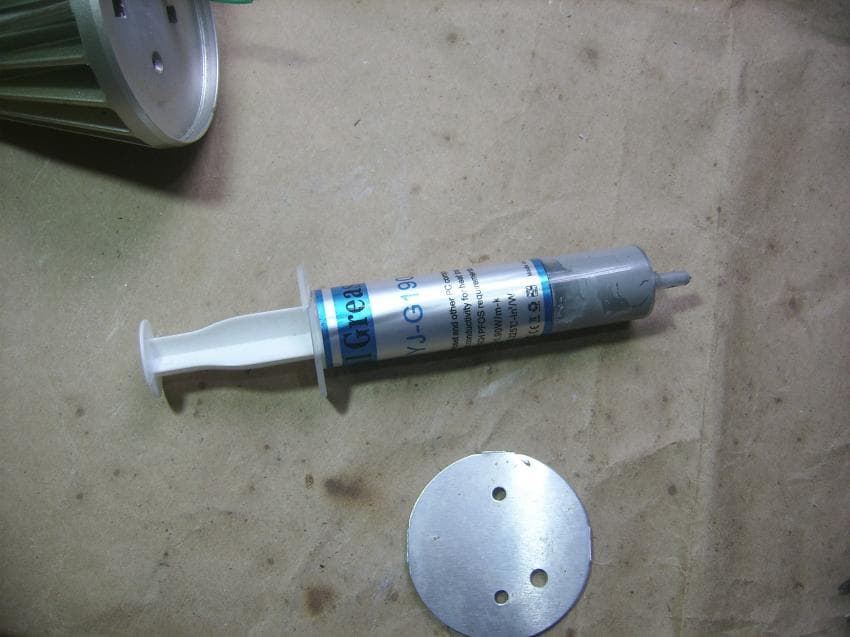

이건 켬텨조립시 CPU 방열에 사용하는 써멀그리스

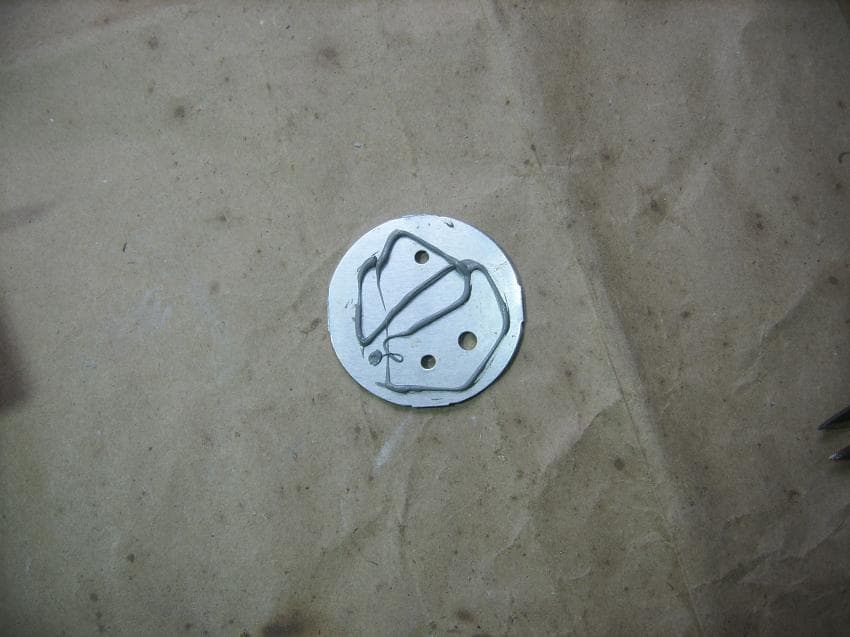

써멀그리스를 LED칩 기판 뒷면에 도포
이렇게 부착하면 엄청난 열이 발생하는 LED칩 기판의 방열처리에 아주 효과가 있음

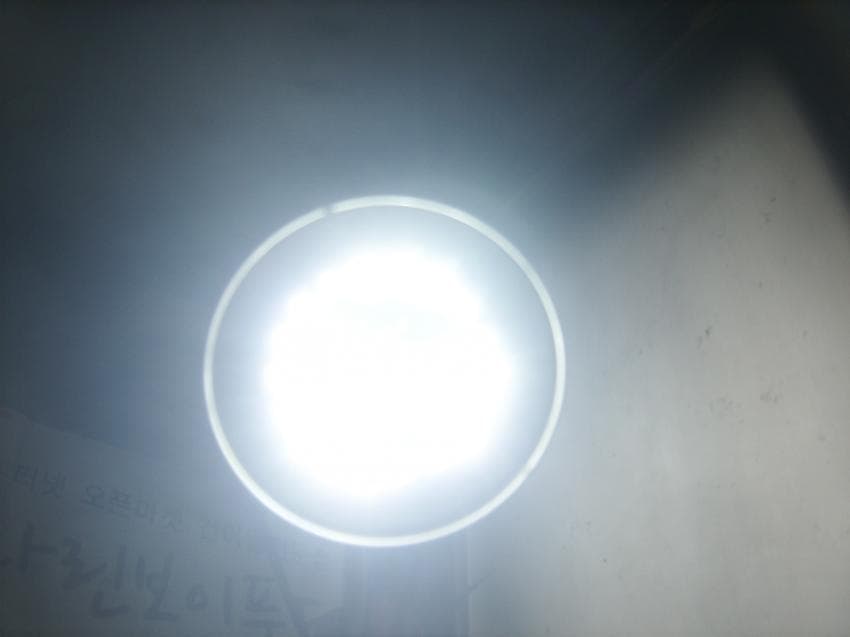

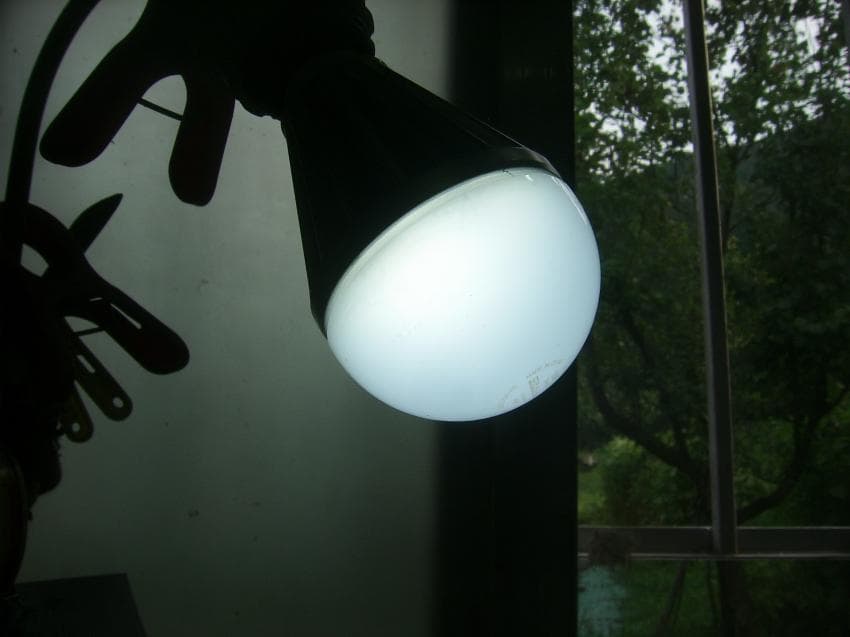

불 잘들어옴
앞면에 투명갓 부착
이렇게해서 죽은 LED전등을 다시 살려서 잘 사용
길거나 넓은 LED전등은 이렇게 수리하는 것은 힘들고,
면적이 큰 가열도구를 사용해서 수리하거나
아니면 작게 분해해서 수리한 후, 다시 결합하는 형식으로하면 되겠는데,
나는 아직 그런 길거나 넓은 LED전등은 사용하지 않아서 수리한 적이 없고,
아직은 형광등을 사용하는데,
몇년후 형광등이 제조금지되는 그때가 되어야 길거나 넓은 LED전등을 사용하게 될 것인데,
그때 가봐서 어떻게 수리할지 검토해봐야겠고,
현재는 단종된 백열등을 대신해서 전구형 LED를 사용하고 있는데,
이것을 어떻게 수리하는지 보여준 것임
마을 큰 산에 풍력발전단지가 준공되어서 돌아감
옥수수 오이
8월에 일부 캔 감자들
자연농법으로 재배하면 여름에 땅속에 있어도 감자가 썩지 않음
산속에 가서 땔감 한 지게
땔감을 태워서 숯을 얻음
숯화로에 옥수수를 삶고
밥을 하고
감자
짜장과 캬레를 요리하고
감자 캬레밥, 오이 짜장밥, 옥수수, 오이
그리고 지하 100미터 암반수(영상 10도)로 시원하게 밥을 먹음
하 하 하
